Poloautomatická výrobná linka na okrúhle plechovky
Výrobná linka na výrobu plechoviek je vhodná na poloautomatickú výrobu 10-20L štvorcovej plechovky, ktorá sa skladá z troch kovových dosiek: telo plechovky, kryt plechovky a dno plechovky.Telo plechovky je štvorcového tvaru. Technický postup: rezanie plechu na polotovar-zaoblenie-zváranie-ručné poťahovanie-štvorcový rozťahovací panel a razenie rohov-horné lemovanie-spodné lemovanie-spodné lemovanie-horné lemovanie-balenie
zloženie
| PLC | Panasonic v Japonsku |
| Frekvenčný menič | Mitsubishi v Japonsku |
| Fotoelektrický spínač | Panasonic v Japonsku |
| Rotačný kódovač | OMRON v Japonsku |
| Spínač detekcie vody | SMC v Japonsku |
| Nízkonapäťové elektrické spotrebiče | Schneider vo Francúzsku |
| Materiál zváracieho kolesa | Berýliová meď |
| Materiál Z-tyče | Karbid |
Zloženie zariadenia automatickej výrobnej linky kruhových plechoviek

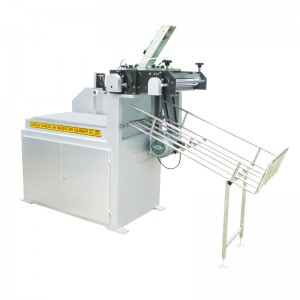

Stroj na rezanie kovov
| Maximálna hrúbka rezacieho železného plechu | 0,18-0,5 mm | Maximálna šírka rezu železného plechu | 1000-1250 mm |
| Minimálna šírka rezacieho plechu | 40 mm | Výkon motora | 1,65 kW |
| Hmotnosť zariadenia | 1200-1500 kg | Rozmer (D*Š*V) | 1720X1000X1100 mm |
Automatický kruhový tvarovací stroj
| Výrobná schopnosť | 10-80 plechoviek/min 5-45 plechoviek/min | Použiteľná výška plechovky | 70-330 mm 100-450 mm |
| Použiteľný priemer plechovky | Φ70-Φ180mmΦ99-Φ300mm | Použiteľný materiál | Pocínovaný plech, na báze ocele, chrómový plech |
| Použiteľná hrúbka materiálu | 0,15-0,42 mm | Spotreba stlačeného vzduchu | 200 l/min |
| Tlak stlačeného vzduchu | 0,5 MPa-0,7 MPa | Moc | 380V 50Hz 2,2KW |
| Rozmer stroja | 2100*720*1520mm | ||

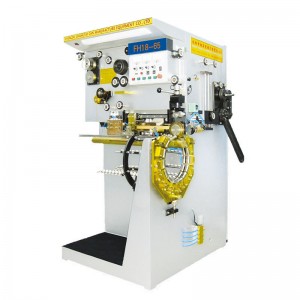

Poloautomatický zvárací stroj na karosériu plechoviek
| Rýchlosť zvárania | 6-18 m/min | Výrobná schopnosť | 20-80 plechoviek/min |
| Použiteľná výška plechovky | 70-320 mm a 70-420 mm | Použiteľný priemer plechovky | Φ52-Φ180mm & Φ65-Φ290mm |
| Použiteľná hrúbka materiálu | 0,18 ~ 0,42 mm | Použiteľný materiál | Pocínovaný plech, na báze ocele |
| Polobodová vzdialenosť | 0,5-0,8 mm | Použiteľný priemer medeného drôtu | Φ1,38 mm, Φ1,5 mm |
| Chladiaca voda | Teplota：Tlak 12-18℃：Výboj 0,4-0,5Mpa：7 l/min | ||
| Celkový výkon | 18 KVA | Rozmer | 1200*1100*1800 mm |
| Hmotnosť | 1200 kg | Prášok | 380V±5% 50Hz |
Stroj na obrubovanie štvorcového tela plechovky
| Výrobný sortiment | 9-20L | Výkon motora | 7,5 kW |
| Výrobná kapacita | 15-20 cpm | Maximálny tlak oleja | 13 MPa |
| Hrúbka | 0,23-0,30 mm | Tlak v pneumatickom systéme | 0,4-0,8 MPa |
| Kapacita palivovej nádrže | 125 l | Zdroj | 380V-415V 50HZ |
| Hmotnosť | 128 kg | Rozmer (D*Š*V) | 1400*730*1200mm |
Stroj na obrubovanie štvorcových plechoviek
| Výrobný sortiment | 1-18L | Výkon motora | 3,75 kW |
| Výrobná kapacita | 20-30 cpm | Hrúbka | 0,2-0,35 mm |
| Hmotnosť | 420 kg | Rozmer (D*Š*V) | 1130*700*960mm |
Pneumatický utesňovač plechoviek
| Rozsah výšky plechovky | 50-400 mm | Rozsah priemeru plechovky | 50-300 mm |
| Výrobná kapacita | 12-16 cpm | hrúbka | ≤ 0,4 mm |
| Výkon motora | 2,2 kW | Tlak v pneumatickom systéme | 0,4-0,8 MPa |
| Hmotnosť | 800 kg | Rýchlosť otáčania | 940 ot./min |
| Rozmer (D*Š*V) | 980*580*1900mm | ||
